Освещение DMX преобразует современное управление освещением, питающие театры, концерты и здания, и в этой статье объясняется, как он работает, охватывая его протокол, ключевые компоненты и практические применения для крупных и небольших установок.
DMX, короткий для цифровой мультиплексы, является стандартизированным протоколом, который позволяет управлять осветительными приспособлениями с использованием цифровой связи. Это позволяет нескольким огням реагировать на команды из одного контроллера, создавая синхронизированные эффекты и точные настройки сцены. В отличие от традиционных систем, которые требовали отдельной проводки для каждой функции, Lighting DMX позволяет одному кабелю обрабатывать все команды для яркости, цвета и движения, упрощения установки и уменьшения беспорядка. Этот протокол формирует основу для передового освещения в кинотеатрах, концертах и архитектурных пространствах.
Каналы DMX представляют собой числовые значения в диапазоне от 0 до 255, каждый из которых управляет определенным атрибутом светильника. Эти каналы определяют атрибуты, такие как интенсивность цвета, яркости, скорость строба и положения сковороды или наклона для движущихся огней. Например, приспособление RGB использует три канала для управления красными, зелеными и синими выходами, в то время как в приборе RGBW используется четыре. Понимание распределения каналов имеет решающее значение для создания сложных сцен или эффектов, потому что каждый свет реагирует только на каналы, назначенные его адресу, обеспечивая точный контроль над установками с несколькими освещениями.
Вселенная DMX представляет собой коллекцию до 512 каналов. Каждый канал управляет одной функцией приспособления, что означает, что одна вселенная может управлять несколькими приспособлениями в зависимости от требований их канала. Крупные места часто требуют нескольких вселенных для размещения всех огней, эффектов и устройств. Правильное планирование вселенных обеспечивает плавную работу, предотвращает перекрытие и позволяет проектировщикам контролировать большое количество светильников без сигнальных ошибок или конфликтов.
Каждое приспособление DMX требует уникального адреса, чтобы отличить его от других в системе. Адресация гарантирует, что команда контроллера нацелена на правильный прибор или группу приборов. Перекрывающиеся адреса могут вызвать непреднамеренные ответы, такие как два огня, изменяющие цвет, когда только один должен. Сгруппированные адреса позволяют нескольким приспособлениям выполнять одну и ту же функцию одновременно, полезно для создания равномерных эффектов освещения на этапе или архитектурной установки.
Контроллер DMX является командным центром, отправляя данные на все подключенные светильники. Это позволяет программировать сцену, затемнение, регулировку цвета и контроль эффектов. Контроллеры варьируются от простых устройств с несколькими фейдерами до продвинутых консолей, способных обрабатывать несколько вселенных. Мастер -контроллеры обеспечивают гибкость для управления многочисленными огнями, координируя сложные последовательности для живых представлений или архитектурных дисплеев.
Кабели DMX передают данные от контроллера на приспособления. Стандартные кабели включают 3-контактный и 5-контактный XLR с витой парой проводки, чтобы уменьшить помехи. Правильные подключения к цепочке DAISY обеспечивают постоянную передачу сигнала, в то время как качество кабеля и длину влияют на производительность. В течение длинных пробежек может произойти деградация сигнала, поэтому использование высококачественных кабелей с низкой капитализацией и установки терминаторов имеет важное значение для надежности.

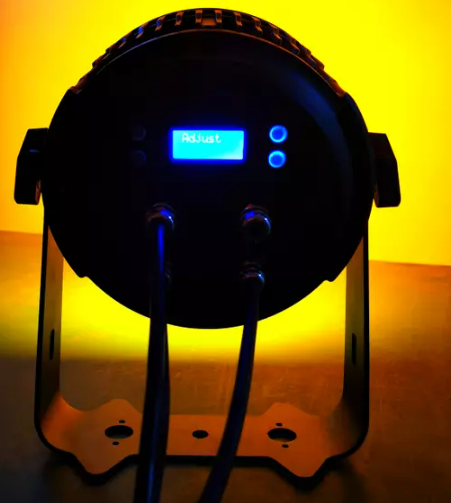

Свечики с поддержкой DMX варьируются от светодиодных полос и движущихся головок до стробов и туманных машин. Они могут быть объединены в любую конфигурацию и запрограммированы индивидуально или в группе. Гибкость в типах матчей позволяет дизайнерам обеспечивать индивидуальные образы, интеграцию изменений цвета, движения и изменений интенсивности плавно по всей установке.
Терминатор в конце цепи DMX предотвращает отражение сигнала и потерю данных, обеспечивая плавную работу. Без этого последовательности освещения могут мерцать, отвечать непоследовательно или вообще терпеть неудачу. Поддержание целостности сигнала требует внимания к длине кабеля, качеству и нагрузке приспособления, особенно в сложных многоунимированных установках.
Компонент | Функция | Примечания |
Контроллер DMX | Отправляет команды на все приспособления | Может управлять несколькими вселенными |
Кабель DMX | Передает сигналы данных | Используйте 3-контактный или 5-контактный XLR, поддерживайте низкую емкость |
Осветительные приспособления | Светодиоды, движущиеся головы, стробы, туманные машины | Программа индивидуально или в группах |
Терминатор | Предотвращает отражение сигнала | Требуется в конце цепи |
DMX работает как односторонняя система связи, где контроллер отправляет данные в светильники без получения обратной связи. Каждое приспособление интерпретирует данные в соответствии с назначенным адресом. Эта простота повышает стабильность, хотя она также ограничивает мониторинг в реальном времени от контроллера. Расширенные протоколы, такие как RDM, могут преодолеть это ограничение, позволяя двустороннему общению.
Приборы подключены последовательно в макете цепь Daisy. Этот метод упрощает кабель, позволяя сигналам течь из контроллера через каждый свет. Несмотря на эффективность, цепочка Daisy имеет предел 32 приспособления на линию, за пределами которых требуются сплиттеры или дополнительные вселенные. Эта конфигурация поддерживает синхронизированные эффекты на нескольких устройствах при минимизации сложности проводки.
Каждый канал DMX управляет определенной функцией приспособления. Многоканальные огни, такие как светодиоды RGBW, используют несколько каналов для регулировки цвета, интенсивности и спецэффектов. Канал Master Dimmer обеспечивает общие настройки яркости, не влияя на отдельные настройки цвета. Понимание того, как каналы отображают функции фиксации, необходимо для программирования точных сцен и предотвращения конфликтов в многослойных настройках.
В практическом сценарии контроллер может управлять четырьмя огнями RGB, используя 12-канальную установку. Регулировка фейдеров для каждого канала меняет цвет и интенсивность света в режиме реального времени. Каналы группировки позволяют одновременно управлять несколькими огнями, в то время как индивидуальная адресация обеспечивает подробную настройку. Такие рабочие процессы обеспечивают бесшовные переходы, синхронизированные эффекты и динамические изменения освещения в разных площадках.
В кинотеатрах освещение DMX допускает точные изменения сцены, сигналы для исполнителей и сложные световые эффекты. Дизайнеры могут автоматизировать переходы, создавая иммерсивную среду без ручных корректировок. Эта точность повышает качество производительности и вовлечение аудитории.
Концерты получают выгоду от синхронизированного освещения, которое следует за музыкой или хореографией. Освещение DMX позволяет динамическим изменениям цвета, движущимися головкам и стробоп -эффектам для энергии аудитории. Правильно запрограммированные последовательности уменьшают вмешательство оператора, что позволяет бесшовно живой опыт.
Здания и конструкции используют DMX для создания динамического освещения, изменяющих цветов фасадов и сезонных дисплеев. Дизайнеры освещения могут программировать постепенные переходы, паттерны или синхронизированные эффекты по нескольким приспособлениям, повышая эстетику и энергоэффективность.
DMX обеспечивает захватывающий опыт на выставках и тематической среде. Скоординированные руководства по освещению внимания посетителя, выделяют ключевые особенности и создают незабываемую атмосферу. Корпоративные события и выставки могут извлечь выгоду из легко регулируемых настройков, чтобы соответствовать различным графикам и темам.
Тип приложения | Типичный вариант использования | Выгода |
Театр | Сцена подсказки, освещение исполнителя | Повышенная точность и производительность |
Концерты | Музыкальные последовательности освещения | Увеличение вовлечения аудитории |
Архитектурное освещение | Динамическое освещение здания | Визуальное воздействие и энергоэффективность |
События и экспонаты | Имтивтивное тематическое освещение | Незабываемые и гибкие посетители |
Освещение DMX обеспечивает подробный контроль над яркостью, цветом и движением. Дизайнеры могут предварительно запрограммировать сложные сцены, динамически регулировать их и синхронизировать эффекты с музыкой или другими событиями. Этот уровень управления позволяет очень креативным настройкам, которые невозможны с обычными системами освещения.
Протокол поддерживает небольшие и большие установки, позволяя интегрировать несколько светильников и вселенных. Lighting DMX работает по брендам и моделям, давая бизнесу гибкость для расширения или обновления систем без замены существующего оборудования.
Работая при низком напряжении, приспособления DMX снижают энергопотребление, обеспечивая централизованное управление. Автоматизированные последовательности и затемнение еще больше оптимизируют использование энергии, что делает DMX освещение экономически эффективным решением для коммерческих и архитектурных применений.
Синхронизация с музыкой, автоматическими последовательностями и динамическим программированием открывает возможности для инновационных дизайнов. От захватывающей среды до сложных сценических постановок DMX Lighting трансформирует визуальное рассказывание историй и улучшает опыт аудитории.
Разложение сигнала происходит, когда кабели DMX слишком длинные или низкого качества, что приводит к мерцанию, не отвечает приспособлениям или противоречивым эффектам освещения. Чтобы предотвратить это, используйте высококачественные кабели с низкой капитализацией, установите терминаторы в конце каждой цепочки Daisy и рассмотрите расщепления данных для длинных пробежек. Поддержание надлежащего управления кабелями и ограничение количества приспособлений на цепочку гарантирует, что сигнал остается стабильным, что особенно важно в крупномасштабных событиях или настройках с несколькими универсальными. Регулярное тестирование системы до работы в прямом эфире также может обнаружить слабые точки и предотвратить сбои на месте.
Управление адресами становится сложным в настройках с десятками или сотнями приборов. Неправильные или перекрывающиеся адреса могут привести к непреднамеренному реагированию на несколько матчей, нарушая запрограммированные последовательности. Чтобы смягчить это, тщательно документируйте все назначения адресов, логически планируйте вселенные и четко маркировку. Использование программных инструментов или цифровых контроллеров, которые позволяют визуально картирование каналов, может упростить управление. Правильное планирование обеспечивает эффективную работу, уменьшает ошибки во время программирования и обеспечивает плавную интеграцию новых светильников в существующие настройки без конфликтов.
Одна вселенная DMX может обрабатывать максимум 32 нагрузок в цепочке DAISY, что ограничивает количество приспособлений, которые вы можете подключить напрямую. Превышение этого предела может привести к падениям напряжения, деградации сигнала или полной сбое приспособления. Использование сплиттеров, дополнительных вселенных или питающих концентраторов помогает расширить емкость при сохранении целостности сигнала. Правильный расчет количества каналов, которые использует каждый матч и распределение их по нескольким вселенным, позволяет дизайнерам надежно масштабировать сложные установки. Понимание этих ограничений имеет решающее значение как для временных событий, так и для постоянных инсталляций освещения, чтобы предотвратить эксплуатационные проблемы.
Комплексные системы DMX требуют дотошного планирования, программирования и тестирования перед развертыванием. Настройка нескольких вселенных, назначения адресов и сцен программирования может занять часы или дни в зависимости от размера установки. Распределение достаточного времени для репетиций и предварительного тестирования обеспечивает плавную работу во время живых событий. Документирование последовательностей и поддержание резервного копирования данных программирования снижает риск ошибок на месте. Эффективное управление временем во время настройки позволяет дизайнерам освещения сосредоточиться на креативных корректировках, а не устранения неполадок в технических проблемах под давлением.
RDM улучшает традиционные системы DMX, позволяя двусторонней связи между контроллером и приспособлениями. Эта возможность обеспечивает удаленный мониторинг состояния, конфигурации и диагностики устройства, уменьшая необходимость в физическом доступе к светильникам. Большие установки выигрывают от RDM, минимизируя время настройки, упрощение устранения неполадок и повышения общей надежности. Кроме того, RDM поддерживает обновления прошивки и отчеты об ошибках, что особенно полезно в местах с труднодоступными осветительными установками или частыми изменениями конфигурации. Это делает систему более гибкой и эффективной для профессиональных приложений.
Беспроводной DMX устраняет ограничения физической кабели, предлагая подвижность и простоту установки для временных событий или мест, где бегущие кабели нецелесообразно. Это позволяет дизайнерам быстро перемещать светильники без повторного завода, создавая гибкие макеты для концертов, выставок или корпоративных мероприятий. Тем не менее, беспроводные системы чувствительны к ограничениям помех и диапазона, поэтому необходимы тщательное планирование и тестирование. Использование надежных передатчиков и приемников, мониторинг прочности сигнала и поддержание четкой линии зрения помогает обеспечить постоянную производительность. Беспроводной DMX обеспечивает творческую свободу, одновременно уменьшая сложность настройки и кабельный беспорядок.
Протоколы, такие как Sacn и Art-Net, передают данные DMX по стандартным сетям Ethernet, объединяя традиционные управления DMX с гибкостью сети. Эта интеграция позволяет управлять несколькими вселенными из одного контроллера, поддерживает передачу сигнала на расстоянии и облегчает дистанционное управление большими установками. DMX на основе Ethernet особенно полезен для сложного архитектурного освещения, концертов и трансляций, где кабельные ограничения в противном случае будут создавать проблемы. Используя существующую сетевую инфраструктуру, дизайнеры могут эффективно масштабировать свои системы и включать в себя расширенные функции, такие как мониторинг в реальном времени и управление несколькими сайте.
DMX продолжает развиваться вместе с интеллектуальными технологиями освещения и автоматизации. Интеграция с интеллектуальными системами управления, программированием на основе приложений и с помощью A-A-A-Actisted Scene становится все более распространенной. Эти инновации расширяют творческие возможности, позволяя дизайнерам более динамически синхронизировать свет с музыкой, событиями или экологическими сигналами. Беспроводные многоуниверситетские системы, адаптивное освещение и датчики, управляемые датчиком, могут формировать следующее поколение профессионального освещения. Не отставая от этих тенденций гарантирует, что как коммерческие, так и развлекательные заведения остаются конкурентоспособными, предлагая визуально потрясающие впечатления при оптимизации эффективности и использования энергии.
Lighting DMX предлагает точный, масштабируемый и синхронизированный контроль. Это обеспечивает творческие и эффективные дизайны освещения как для профессионалов, так и для энтузиастов. Гуанчжоу Байюн Район Шиджинг Тайфенг Сцены и звуковое оборудование Фабрика предоставляет высококачественные продукты DMX, которые упрощают настройку и повышают производительность, обеспечивая надежные и универсальные решения для любой установки.
A: Lighting DMX - это цифровой протокол, который управляет несколькими осветительными приспособлениями из одного источника, что позволяет точный цвет, интенсивность и регулировку движения.
A: Система освещения DMX работает, отправляя однонаправленные сигналы по каналам DMX512, позволяя синхронизировать контроль светильников.
A: Протокол освещения DMX стандартизирует связь между контроллерами и освещением, обеспечивая надежные и масштабируемые настройки.
A: Следуйте руководству по настройке освещения DMX, подключив светильники в цепочке DAISY, присваивая уникальные адреса и используя правильные кабели и терминаторы.
О: DMX Lighting обеспечивает точность, масштабируемость и творческую гибкость, что делает его идеальным для концертов, кинотеатров и архитектурных инсталляций.
A: мерцание часто возникает в результате деградации сигнала; Проверьте качество кабеля, прекращение и правильное адреса канала для решения проблем.
