В настоящее время рабочие процессы производства прямых трансляций претерпевают значительные изменения. Операторы быстро отходят от изолированного программного обеспечения для лазерного управления. Теперь они предпочитают полностью унифицированную среду освещения. Фрагментированные системы управления естественным образом увеличивают время программирования для вашей команды. Они также усложняют запуск сигнала. Эти фрагментированные настройки часто приводят к заметной задержке синхронизации во время сложных живых выступлений. Вам нужно единое рабочее пространство для выполнения точных визуальных сигналов. Это поможет вам избежать одновременного манипулирования несколькими платформами. В этой статье представлена прозрачная техническая дорожная карта. В нем объясняется маршрутизация сложного лазерного управления непосредственно через основной стол. Вы откроете для себя необходимые протоколы, необходимые для обработки больших нагрузок геометрических данных. Мы выделим критически важные вопросы безопасности, которые не подлежат обсуждению, чтобы обеспечить полную безопасность вашей аудитории. Наконец, мы рассмотрим конкретный рабочий процесс интеграции с использованием консоли Captain Lighting . Эта интеграция значительно упростит ваше живое программирование.

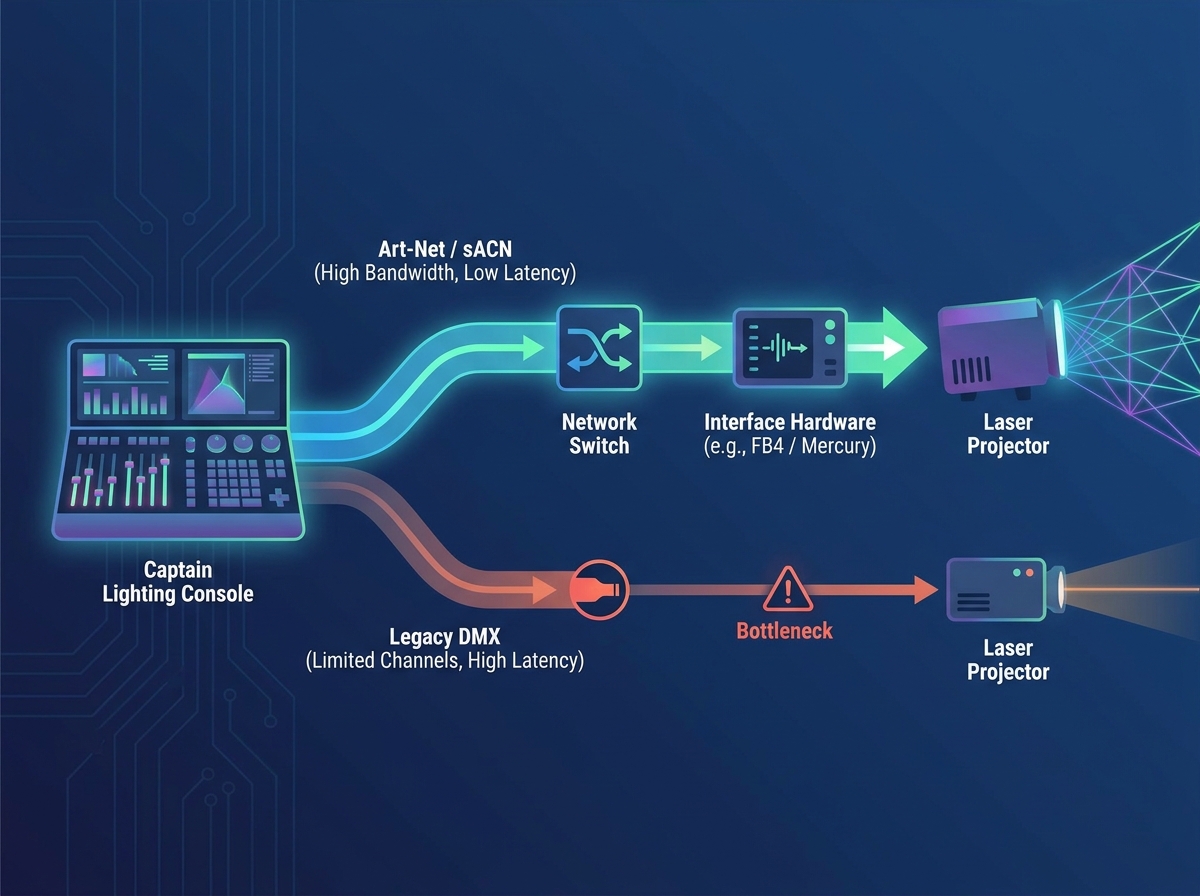

Сетевые протоколы (Art-Net/sACN) предлагают значительно большее количество каналов и меньшую задержку для управления лазером по сравнению со стандартным 5-контактным DMX.
Для успешной интеграции требуется специальное интерфейсное оборудование (например, встроенные лазеры FB4 или системы управления Mercury) для преобразования данных консоли в геометрию лазера.
Исправление лазеров в консоли освещения Captain основано на предварительно созданных многоэкземплярных профилях приборов, что значительно сокращает время картографирования.
Аппаратные аварийные остановки и оптическое зонирование остаются обязательными требованиями безопасности, независимо от изменений DMX на программном уровне.
Стандартный DMX опирается на 512 дискретных каналов на каждую вселенную. Устаревшие системы широко использовали этот стандарт для простых диммеров. Сложные лазерные светильники требуют значительно большего количества каналов. Современные устройства требуют от 30 до 50 каналов на прибор. Они используют эти параметры для изменения размера X/Y, вращения, цветовой модуляции и выбора анимации. В таких условиях отдельная вселенная DMX истощается невероятно быстро. Вы едва сможете разместить десять современных лазеров на одной линии DMX.
Сетевые протоколы полностью решают эту строгую проблему масштабирования. Art-Net и SACN служат бесспорными отраслевыми стандартами для устройств с большим объемом данных. Сетевая маршрутизация безупречно обрабатывает плотные данные параметров. Вы изначально достигаете плавных геометрических переходов. Сеть предотвращает возникновение узких мест в процессоре центральной консоли. Art-Net отправляет несколько вселенных по стандартному кабелю Ethernet. SACN идет еще дальше, используя интеллектуальную многоадресную потоковую передачу. Это уменьшает ненужный сетевой трафик между вашими гигабитными коммутаторами.
Задержка остается решающим фактором для живых операторов. Задержки перевода часто возникают естественным образом в сложных системах. Сигналы передаются между столом, сетевым узлом и драйвером лазерного диода. Сетевые протоколы минимизируют эту присущую им задержку трансляции. Высокоскоростной Ethernet обеспечивает мгновенное отображение визуальных сигналов. Они попадают в такт именно во время интенсивных живых выступлений.
Сравнительная таблица протоколов
Протокол | Пропускная способность | Типичная задержка | Лучшее приложение |
|---|---|---|---|
Стандартный 5-контактный DMX | 512 каналов (1 вселенная) | Умеренный (заметно при сложных погонях) | Базовый запуск, небольшие настройки |
Арт-Нет | 32 768 вселенных | Низкий (до миллисекунды выше гигабита) | Масштабные уличные выступления |
САКН | 63 999 вселенных | Сверхнизкий (приоритет многоадресной рассылки) | Сложные мультиконсольные сети |
Осветительные пульты изначально не выводят аналоговые сигналы ILDA. Традиционным лазерам для получения аналоговых инструкций по напряжению требуются кабели ILDA. Эти напряжения определяют деликатные движения зеркал и интенсивность диодов. Вы должны использовать специальное промежуточное оборудование. Современные буровые установки обычно используют программное обеспечение Pangolin BEYOND в паре с узлами FB4. В качестве альтернативы вы можете развернуть системы непосредственно на консоли, такие как интерфейс X-Laser Mercury. Эти специальные интерфейсы преобразуют ваши цифровые команды DMX в аналоговые геометрические формы.
Философии контроля обычно делятся на две отдельные операционные категории.
Режим сервера (запуск): вы используете консоль только для запуска заранее запрограммированных сигналов. Операторы заранее создают эти сигналы с помощью специального программного обеспечения для лазеров. Этот метод рассматривает лазерную систему точно так же, как видеомедиасервер. Это гарантирует идеальную визуализацию сложных форм каждый раз.
Прямой режим (Live Busking): вы используете встроенные процессоры эффектов на своем столе. Этот подход позволяет вам манипулировать необработанными параметрами лазера в реальном времени. Вы динамически контролируете размер, положение, скорость и цвет в реальном времени.
Критерии выбора во многом зависят от конкретных параметров вашего шоу. Прямой режим позволяет операторам комфортно манипулировать геометрией лазера. Режим сервера подходит для динамичных туров, в которых ежедневное время программирования ограничено. Всегда выбирайте архитектуру, соответствующую уровню квалификации вашего оператора. Учитывайте общий масштаб шоу, прежде чем переходить к конкретному режиму.
Как практически интегрировать эту систему? Вы начинаете с поиска правильного профиля приспособления. Профили с большим количеством каналов находятся в библиотеке Captain Lighting Console . Импортируйте профиль приспособления с несколькими экземплярами, соответствующий вашему конкретному лазерному узлу. Точные профили предотвращают непредсказуемое поведение светильника во время шоу.
Далее вы должны правильно назначить конфигурации сети. Конфигурация сети требует методических шагов для обеспечения долгосрочной стабильности.
Перейдите во внутренний патч-бэй на интерфейсе консоли.
Назначьте специальную вселенную Art-Net или sACN исключительно для лазерной группы.
Установите статический IP-адрес, чтобы гарантировать стабильное рукопожатие.
Проверьте двустороннюю связь, отправив запрос на лазерный узел прямо со стола.
Отключите ненужный широковещательный трафик, чтобы сохранить чистоту локальной сети.
Сопоставление атрибутов требует очень логичного подхода к программированию. Консоль классифицирует абстрактные параметры лазера по знакомым терминам освещения. Выбор рисунка обычно отображается непосредственно на основном колесе гобо. Масштаб X/Y интуитивно соответствует вашим параметрам «Масштаб» или «Диафрагма». Цветовая модуляция плавно передается на стандартные кодеры CMY или RGB. Это отображение преобразует сложную геометрию в хорошо знакомые концепции освещения.
Реальность рабочего процесса требует от оператора терпения. Вы должны потратить первоначальное время на создание собственных палитр. Создание надежных предустановок положения и цвета на консоли Captain Lighting приносит огромные дивиденды. Ваши первоначальные усилия по настройке напрямую определяют вашу скорость работы в дальнейшем. Специальные пресеты сделают ваше живое выступление плавным и динамичным.
Использование лазеров рядом с традиционными светильниками создает потрясающие визуальные эффекты. Вы достигаете синхронизированного движения, логически группируя лазерные приспособления. Комбинируйте лазерные профили с профилями с подвижной головкой внутри вашего стола. Эта комбинация позволяет выполнять унифицированные панорамирование и наклон. Вы одновременно проводите динамические лучи по арене. Единое движение создает массивную, сплоченную визуальную среду.
Интеграция тайм-кода обеспечивает абсолютную точность сигнала. Используйте глобальные функции BPM, доступные на вашей доске. Вы также можете подать внешний тайм-код SMPTE непосредственно на пульт. Эта функция идеально привязывает сложную лазерную анимацию к основным световым сигналам. Он сохраняет визуальный ритм плотным и невероятно точным. Точная синхронизация значительно повышает общую стоимость производства.
Чтобы избежать конфликтующих атрибутов, требуется очень тщательное программирование. Передовой опыт требует выделения конкретных размеров лазера и параметров вращения. Вы хотите исключить эти уязвимые атрибуты из глобальных проверок интенсивности. Развертка интенсивности может случайно переопределить важный параметр размера. Эта ошибка может привести к непреднамеренному падению мощности лазера. Свернутый лазер создает невероятно небезопасный, концентрированный статический луч. Всегда используйте маски параметров для защиты геометрических фигур. Маски обеспечивают динамические эффекты, только изменяя безопасные заданные параметры.
Безопасность остается главным и непреложным приоритетом в работе лазера. Мы должны постоянно обеспечивать соблюдение фундаментального отраслевого правила. Программное обеспечение никогда не является средством обеспечения безопасности. Падение до нуля значений DMX или Art-Net не заменяет физический аварийный останов. Внезапный сбой программного обеспечения может заморозить опасный луч на месте. Физические аппаратные прерывания мгновенно отключают питание устройства.
Оптическое зонирование и маскировка полностью обеспечивают защиту аудитории. Маски сканирования аудитории должны быть жестко запрограммированы в аппаратном обеспечении проектора. Вы должны настроить зоны затухания непосредственно во внутреннем узле лазера. Никогда не ограничивайте сканирование аудитории исключительно ограничениями панорамирования или наклона консоли. Простое изменение энкодера может мгновенно обойти программные ограничения. Настоящие зоны безопасности постоянно находятся внутри самого лазерного проектора.
Поведение Великого Мастера требует весьма специфической настройки консоли. Вы должны тщательно расставить стол. Фейдер Grand Master должен соответствовать нормальным каналам интенсивности лазера. Потянув фейдер вниз, вы должны немедленно отключить видимый выходной сигнал. Однако он никогда не должен изменять активные каналы, критичные для безопасности. Блокировка аварийных лучей и специальные сбросы безопасности должны оставаться полностью незатронутыми. Они должны упорствовать, даже когда Великий Магистр сидит полностью на нуле.
Управление лазерами непосредственно с пульта основного освещения преобразует ваш производственный процесс. Для этого требуется очень надежная сетевая инфраструктура. Вам также необходимо невероятно точное профилирование приборов, чтобы обеспечить плавный перевод. Единый подход устраняет явный разрыв между традиционным освещением и усовершенствованной лазерной геометрией.
Консоль освещения Captain значительно упрощает эту сложную интеграцию. Он предлагает интуитивно понятное исправление и надежные инструменты для гибридных операторов.
Следующие шаги:
Загрузите последнюю версию библиотеки профилей лазерных приспособлений для назначенной консоли.
Создайте выделенную, физически изолированную сеть Art-Net для ваших лазерных узлов.
Просмотрите онлайн-учебное видео по исправлению сети, чтобы завершить настройку пользовательской рабочей области.
О: Да, для базового запуска, но прямое управление параметрами крайне не рекомендуется из-за ограничений каналов и более медленной частоты обновления по сравнению с Art-Net/sACN.
О: Консоль отображает шаблоны, хранящиеся на узле управления лазером (например, на SD-карте FB4). Консоль запускает их; он не генерирует геометрические фигуры изначально.
О: Профессиональные лазерные узлы должны быть настроены на «отказоустойчивость» (отключение или сохранение статического безопасного сигнала) в случае пропадания сигнала Art-Net. Физические аппаратные аварийные остановки всегда должны оставаться активными и независимыми от консоли.
А: Не стоит. Зоны безопасности и маскировка должны быть настроены в специальном программном обеспечении или аппаратном обеспечении лазера, прежде чем передавать управление на любую консоль освещения.
