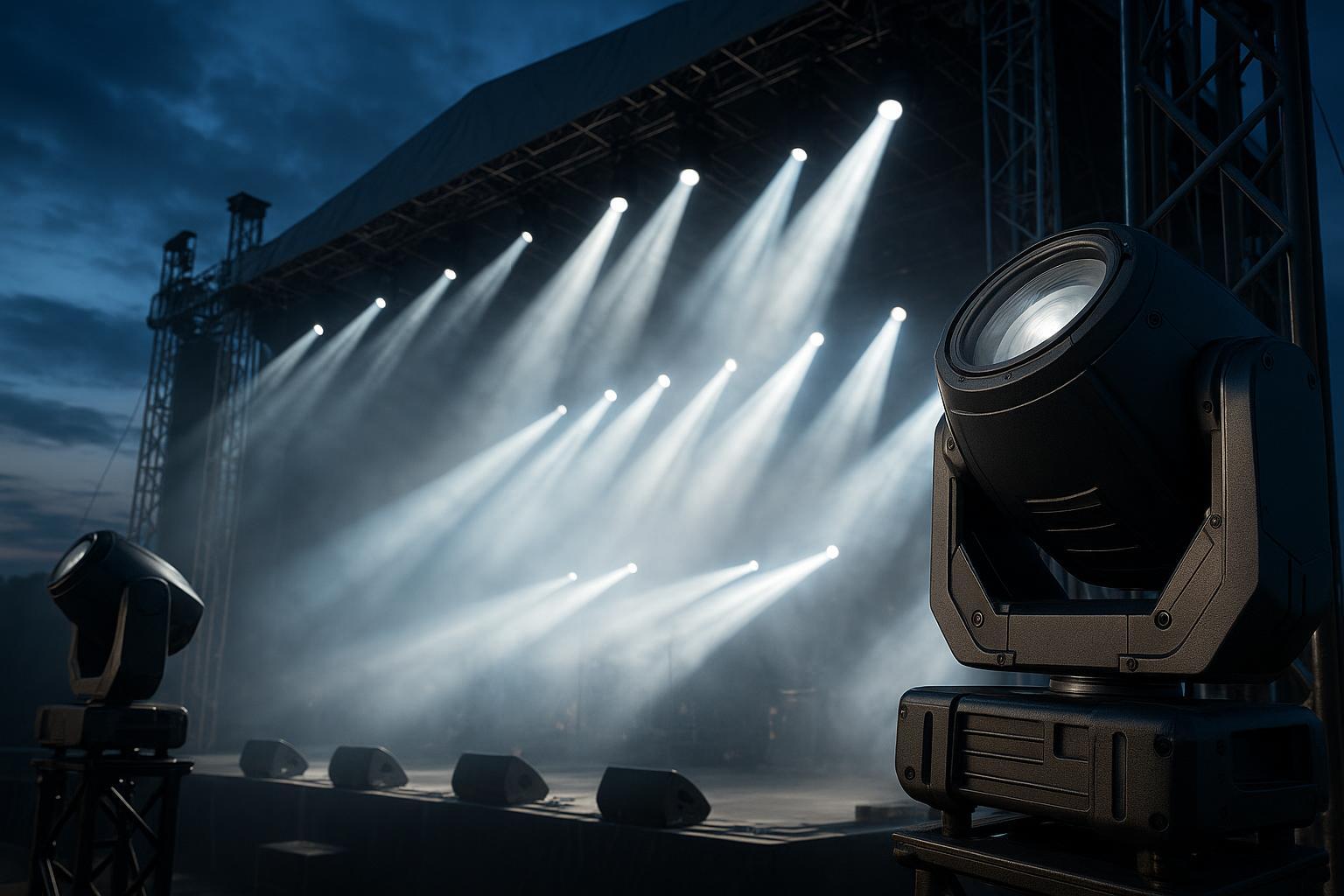

Сравнение уличных движущихся фар: характеристики, долговечность и производительность для крупномасштабных мероприятий

Выставки на открытом воздухе наказывают за осветительное оборудование так, как не отражают спецификации для помещений. Дождь, вызванный ветром, находит слабые уплотнения. Пыль скапливается там, где должен перемещаться охлаждающий воздух. «Отличное» приспособление на клубной установке может превратиться в неисправную точку на второй день фестиваля.

Если вы подбираете или продвигаете уличные движущиеся фары для фестиваля, стадионного шоу, городского мероприятия, корпоративного мероприятия или тематического парка, вам не нужен список моделей. Вам нужна структура, которая поможет вам ответить на три вопроса:

1. Какие особенности действительно важны для вашего шоу (не брошюры)?

2. Что позволяет устойчивому к атмосферным воздействиям подвижному налобному фонарю пережить сезон на открытом воздухе?

3. Какие характеристики производительности предсказывают, что зрители увидят на расстоянии 30–80 метров?

Это руководство не зависит от поставщика. Оно написано для производственных групп, дизайнеров по свету и операторов площадок, которых волнуют выставочные риски, интеграция и общая стоимость владения.

Почему движущиеся головки на открытом воздухе терпят неудачу в реальном мире (и чего вам это стоит)

Неисправности на открытом воздухе можно разделить на несколько категорий. Хитрость заключается в том, чтобы обнаружить их как можно раньше, потому что они редко появляются во время быстрой демонстрации в магазине.

Проникновение и коррозия

• Вода и пыль не просто убивают электронику. Они также поражают разъемы, подшипники и отделку.

• Прибрежный воздух и антиобледенительные химикаты могут вызвать коррозию оборудования, даже если приспособление «герметизировано». Степень IP не является испытанием на коррозию.

Термическое напряжение и снижение номинальных характеристик

• Тепло — это тихий ограничитель мощности. Многие светильники защищают себя, уменьшая яркость при повышении температуры окружающей среды.

• Термоциклирование (жаркие дни, прохладные ночи) приводит к образованию конденсата. Герметичные корпуса по-прежнему могут дышать через вентиляционные отверстия для выравнивания давления.

Ошибки в электропитании и прокладке кабелей. Мероприятия на открытом воздухе часто предполагают временное распределение, длинные прокладки кабелей и смешанные источники питания. OSHA отмечает отсутствие защиты от замыканий на землю , отсутствие/прерывистые пути заземления и неправильное использование удлинителей/гибких шнуров как частые причины электротравм в полевых условиях, а не только в «промышленных» условиях; см. руководство OSHA по распознаванию опасностей, касающееся распространенных причин травм, связанных с электрическим током , и примеры управления опасностями, связанными с поражением электрическим током, OSHA..

Контролируйте хрупкость сети

• Мокрая загрузка EtherCON, неуправляемый коммутатор в луже или телепередача, вызывающая поздние изменения в проекте сети, могут привести к периодическим сбоям, которые выглядят как проблемы с оборудованием.

Совет для профессионалов : когда бригады говорят, что «это устройство неисправно», в половине случаев это связано с качеством электроэнергии, сетью или герметичностью разъема на входе. Создайте свой план оценки, чтобы изолировать эти переменные.

Как выбрать уличные движущиеся фары для масштабных мероприятий

Прежде чем сравнивать характеристики, запишите условия, в которых фактически будут работать ваши светильники. Фестиваль и тематический парк живут на открытом воздухе, но ломают оборудование по-разному.

Многодневные фестивали (на открытом воздухе)

• Приоритеты: быстрый рабочий процесс замены/ремонта, предсказуемая мощность в жару, надежная защита от атмосферных воздействий, надежная сеть.

• Типичные причины неисправности: пыль + тепло, поспешная загрузка, ночная конденсация, длинные кабели.

Шоу на стадионе и арене (открытая крыша/на открытом воздухе)

• Приоритеты: мощность при дальнем броске, удобное затемнение для камеры, низкое видимое мерцание, интеграция с комплексным управлением показом.

• Типичные причины неисправности: сильный ветер, дождь, строгие ограничения по уровню шума в некоторых установках.

Городские мероприятия и парады

• Приоритеты: гибкость электропитания (генераторы), надежные разъемы, устойчивость к вибрации и ударам, быстрая фокусировка.

• Типичные причины сбоев: движение/вибрация, быстрая передислокация, непредсказуемая погода.

Корпоративные масштабные мероприятия на открытом воздухе

• Приоритеты: чистый вид луча на камере, бесшумная работа, полированная отделка, минимум сюрпризов для небольшой команды.

• Типичные причины сбоев: изменения в последнюю минуту, ограниченное время оператора, эстетика и ограничения по шуму.

Тематические парки и долгоиграющие уличные инсталляции

• Приоритеты: ремонтопригодность, коррозионная стойкость, стабильная калибровка, доступность запчастей, прогнозируемые интервалы технического обслуживания.

• Типичные причины отказов: воздействие ультрафиолета, соляной туман (в прибрежных парках), ежедневные рабочие циклы, повторяемость в течение нескольких месяцев.

Ключевой вывод : «Лучший» зависит от контекста. Вы получите лучший результат, если сначала определите ограничения, чем гонитесь за наибольшим количеством люменов.

Оптика и мощность: как сравнить уличные движущиеся фары, не обманувшись маркетинговыми цифрами

В случае уличных движущихся фар восприятие аудитории зависит от того, что происходит по теме , а не от того, что впечатляюще выглядит в технических характеристиках.

Люмены, кандела и люкс на расстоянии (короткая версия)

• Люмены описывают общий свет, выходящий из светильника.

• Кандела описывает пиковую интенсивность в определенном направлении.

• Люкс – это освещенность поверхности на расстоянии.

На практике:

• Для узких лучей и дальних бросков кандела (и угол луча) обычно предсказывают «удар» лучше, чем люмены.

• Для широких размытий большее значение имеют люмены, диапазон масштабирования и оптическое качество.

Если вы сравниваете светильники, попросите:

• Фотометрические данные (файлы IES/LM-63, если доступны)

• Значения центрального луча при определенных настройках масштабирования

• Условия испытаний (температура окружающей среды, режим привода)

Затем проверьте работоспособность ваших реальных расстояний:

• Бросок перед домом

• Расстояние от башни до сцены

• Самый дальний выстрел «героем» лучом, который вам нужен

Диапазон масштабирования: число, которое незаметно определяет гибкость

Широкий диапазон масштабирования может позволить одному прибору охватить несколько задач, но только в том случае, если оптика выдержит.

Оценивать:

• Минимальный угол луча (это правда туго или просто маркетинговый язык?)

• Максимальный зум (становится ли это размытием или тусклым размытием?)

• Качество кромок и однородность при масштабировании

• Стабильность фокусировки при температуре (дрейф фокусировки реален)

Формирование луча: когда «подвижная головка» должна вести себя как инструмент

Производство на открытом воздухе часто требует чистых обрезков и точной формы, особенно на стадионах и корпоративных мероприятиях.

Найдите (и проверьте):

• Производительность системы кадрирования/ставни (остается ли она ровной при повороте/наклоне?)

• Резкость гобо на дальней дистанции

• Варианты заморозки, которые не создают некрасивых горячих точек

Цвет и качество камеры: что важно для вещания и IMAG

Если задействованы камеры, «яркости» недостаточно. Вам нужен цвет, который ведет себя хорошо, и затемнение, которое не будет создавать артефактов.

Качество цветопередачи: CRI против TLCI (и почему вам следует запрашивать оба варианта)

• CRI — это грубая мера того, как свет передает цвета человеческому глазу.

• TLCI предназначен для телекамер.

Для мероприятий на открытом воздухе с трансляцией, потоковой передачей или IMAG:

• Запросите TLCI в рамках общих целевых значений CCT (например, диапазоны около 3200K и 5600K).

• Спросите, соответствует ли калибровка цвета от прибора к прибору.

Мерцание и ШИМ: спецификация, которую игнорируют, пока не становится слишком поздно

Проблемы с мерцанием часто возникают, когда камеры меняют угол затвора, частоту кадров или когда светодиодные драйверы переходят в режим энергосбережения.

Спросите продавцов или арендодателей:

• Частота ШИМ (и меняется ли она в зависимости от уровня диммера)

• Компромиссы режима «Без мерцания» (некоторые из них снижают мощность или влияют на плавность затемнения)

• Доступность 16-битного затемнения и варианты кривой затемнения

Поведение затемнения: на что будет жаловаться ваш LD

Вы хотите:

• Плавное затухание на низких частотах (без шагов)

• Стабильный цвет благодаря затемнению (без неожиданного смещения зеленого/пурпурного)

• Повторяемые кривые «показ к показу»

Защита от атмосферных воздействий: как интерпретировать рейтинг IP как инженер

Большинство бригад рассматривают рейтинг IP как двоичный: «IP65 соответствует наружному использованию». Реальность еще сложнее.

О чем на самом деле говорит рейтинг IP

В коде IP используются две цифры для описания защиты от твердых веществ и жидкостей. Первая цифра относится к защите от твердых частиц; вторая цифра относится к защите от проникновения воды. Полезный обзор двузначной структуры и основных предостережений обобщен в обзоре IP-кода IEC 60529..

В случае уличных движущихся фар чаще всего можно увидеть:

• Подвижная головка IP65 : пыленепроницаемая (6) и защищенная от струй воды (5)

• IP66: пыленепроницаемость и защита от мощных струй воды.

• IP67: пыленепроницаемость и защита от временного погружения в воду.

Предостережения, важные при использовании в развлечениях

1) Испытания на воду не суммируются автоматически. Прибор, рассчитанный на погружение в воду, не обязательно рассчитан на выдерживание струй воды. По этой причине для некоторых продуктов указаны несколько номиналов (например, отдельные номиналы для струи и погружения).

2) IP не является показателем коррозии. IP не говорит о том, насколько оборудование выдерживает воздействие соляного тумана, ультрафиолета или химических веществ. На прибрежных площадках и в тематических парках обязательно спросите о защите от коррозии.

3) Самым слабым уплотнением может быть не корпус светильника. Крепеж можно «герметизировать», но:

• разъем питания может быть не в порядке

• сетевой разъем может быть не

• кабельный ввод может быть плохо собран в полевых условиях

На открытом воздухе «рейтинг IP системы» определяется наименее защищенным элементом.

⚠️ Предупреждение : если приспособление рассчитано на использование на открытом воздухе, а ваши соединительные муфты, соединения и распределительные устройства — нет, значит, вы создали путь для проникновения воды. Вот как «устройство IP65» умирает во время обычного шторма.

Управление температурным режимом и рабочий цикл: где спецификации умирают

Шоу на открытом воздухе создают ужасные тепловые условия:

• прямое солнце на темных корпусах

• тепло удерживается под дождевыми чехлами или в закрытой ферме

• ночи при слабом ветре, когда конвекция слабая

Что искать:

Поведение по снижению номинальных характеристик (просите кривые, а не обещания)

Спросите: что происходит с выходной мощностью при более высоких температурах окружающей среды?

• Прибор снижает мощность постепенно или резко?

• Защищает ли он себя сокращением функций (затемнение, эффекты, режимы вентилятора)?

• Можете ли вы заблокировать «тихий режим», который не будет неожиданно менять вывод в середине шоу?

Стратегия охлаждения: мощность, шум и надежность

• Агрессивные профили вентиляторов позволяют поддерживать высокую производительность, но создают шум и поглощают больше пыли.

• Более тихие профили могут быть лучше для корпоративного использования и использования на некоторых стадионах, но убедитесь, что они не приводят к снижению номинальных характеристик, с которым вы не можете согласиться.

Стратегия конденсации

Спросите, включает ли в себя приспособление:

• вентиляция для выравнивания давления

• конформное покрытие на платах

• Детали антиконденсационной конструкции

Вам не нужны служебные секреты. Вам нужны доказательства того, что производитель подумал о росе и термоциклировании.

Дождевые навесы, купола и «погодные хаки»: компромиссы, о которых никто не упоминает в брошюре

Бригады часто пытаются заставить внутренние светильники вести себя на открытом воздухе с помощью крышек, куполов, сумок или импровизированных экранов. Иногда это единственный вариант. Но если вы в первую очередь выбираете уличные движущиеся фары , стоит понять, как эти приемы влияют на производительность и риск сбоя.

Они могут удерживать тепло. Чехол, защищающий голову от дождя, также может блокировать конвекцию и превратить мягкий вечер в испытание на термический стресс. Если характеристики прибора уже ухудшаются в теплом воздухе, крышка может вытолкнуть его за край.

Они могут менять пути воздушного потока. Многие движущиеся головки предполагают определенный путь впуска/выпуска. Блокировка одной стороны может привести к увеличению скопления пыли в неположенных местах или возникновению горячих точек рядом с драйверами и источниками питания.

Они могут создавать карманы для конденсата. Чехлы уменьшают радиационное охлаждение и могут дольше сохранять поверхность теплой, а затем быстро охлаждать. Такие перепады температур являются причиной появления росы внутри корпусов и на оптике.

Они могут усложнить безопасность и такелаж. Все, что изменяет ветровую нагрузку, увеличивает площадь парусов или вес ярма, имеет значение для башен. Относитесь к чехлам как к элементам оснастки, а не как к аксессуарам.

Если вам необходимо использовать чехлы:

• Заранее протестируйте их в реалистичных рабочих циклах.

• Проверьте стабильность выходного сигнала через 30–60 минут на демонстрационных уровнях.

• Проверьте, нет ли влаги вокруг разъемов и кабельных вводов.

Система движения: точность, повторяемость и живучесть

Для крупномасштабных мероприятий качество движения проявляется как:

• чистые, повторяемые фокусы

• стабильные срезы ставен

• предсказуемая ориентация гобо

Что на самом деле означает «хорошее движение»

Оценивать:

• плавность на малых скоростях (без дрожания)

• повторяемость после циклов включения и выключения питания

• насколько хорошо он держит положение с течением времени (люфт и снос)

Наружные стрессоры, нарушающие двигательные системы

• ветровая нагрузка на широкие головы

• вибрация (парады, мобильные установки)

• попадание пыли в подшипники и ремни

Спросите о:

• испытания на удар/вибрацию

• ожидаемые интервалы технического обслуживания при использовании на открытом воздухе

• исправны ли энкодеры панорамирования/наклона

Управление и интеграция: DMX, RDM, Art-Net, sACN (что меняется)

Крупномасштабные мероприятия на открытом воздухе часто используют сочетание устаревшего управления и современного распределения на основе IP. «Лучший» протокол не имеет значения. Предсказуемая интеграция.

DMX512 является базовым.

DMX остается распространенным на границе (последняя миля), но становится ограниченным, когда вам нужно много вселенных на расстоянии.

RDM: обслуживание и устранение неполадок важнее, чем функции

RDM определяется как двунаправленный метод в сетях DMX512, который поддерживает обнаружение устройств, настройку (например, настройку адреса) и отчеты о состоянии; см. ANSI E1.20 (RDM) на сайте Программы технических стандартов ESTA..

На практике RDM помогает, когда:

• к светильникам на башнях трудно получить доступ

• вам нужна быстрая инвентаризация и адресация

• вам нужны ранние предупреждающие знаки (температура, ошибки), где это поддерживается

Art-Net: широко используется, практичен и до сих пор достоин понимания

Art-Net — это протокол Ethernet для передачи управляющих данных в стиле DMX по сетям TCP/IP, обычно с использованием пакетной передачи UDP и модели узла/контроллера; см. официальное введение и терминологию Art-Net..

Что оценивать (независимо от того, какой протокол вы используете):

• как устройства справляются с потерей и восстановлением сети

• предсказуемо ли они ведут себя при перегрузке пакетов

• насколько легко управлять адресацией в большом масштабе

SACN (ANSI E1.31): «стандартизированный» подход потоковой передачи.

sACN стандартизирован как ANSI E1.31, описанный ESTA как облегченный протокол потоковой передачи для передачи DMX512 с использованием подмножества ACN; см. список ESTA TSP для ANSI E1.31 (sACN).

Для более крупных шоу практический разговор сводится к следующему:

• планирование подсчета вселенных

• многоадресная/одноадресная рассылка

• Гигиена коммутатора и сети

Вам не нужно превращать свое осветительное оборудование в ИТ-проект. Вам действительно нужна конструкция сети, которая не рухнет во время дождя.

Удобство обслуживания и совокупная стоимость владения (TCO): сколько вы платите после покупки

Экономика снаряжения для активного отдыха редко сводится к цене. Они о:

• риск простоя

• рабочее время

• стратегия запасных частей

Компромиссы в отношении удобства обслуживания: герметизация против доступа

Защищенная от атмосферных воздействий подвижная фара часто меняет быстрый доступ на герметичность.

Искать:

• модульные блоки питания/платы драйверов

• доступные фильтры (если используются)

• четкие процедуры обслуживания и доступность запчастей

• реалистичное среднее время ремонта в полевых условиях

Запасные части и стратегия обмена

Для фестивалей и гастролей:

• планируйте запасные светильники по ролям (а не просто «запасные»)

• стандартизируйте, где это возможно, чтобы запасные части могли выполнять несколько рабочих мест

Для тематических парков:

• планировать детали с длительным сроком поставки и планировать окна технического обслуживания

• отдавайте приоритет последовательной калибровке и повторяемости, а не экзотическим эффектам

Сигналы тревоги и вопросы, которые следует задать перед покупкой или арендой

Если вы делаете только одно, сделайте следующее: просите доказательства и процесс, а не прилагательные.

Красные флаги

• Заявления «на открытом воздухе» без четкого указания IP-класса и характеристик разъема.

• Нет фотометрических данных или фотометрические данные без условий испытаний.

• Нет упоминания о температурном снижении номинальных характеристик.

• Заявления об «отсутствии мерцания» без подробностей о ШИМ/диммере

• Сетевые характеристики, в которых не уточняется, встроен ли Art-Net/sACN или требуются внешние узлы.

• Для обслуживания требуется полная разборка без каких-либо полевых процедур.

Вопросы, которые следует задать (скопировать/вставить)

1. Каков класс IP корпуса прибора и разъемов питания/сети, используемых в полевых условиях?

2. Каково поведение выходного сигнала при высоких температурах окружающей среды? У вас есть кривая снижения характеристик?

3. Предоставляете ли вы фотометрические файлы (IES/LM-63) для основных настроек масштабирования?

4. Есть ли режим без мерцания? Что при этом меняется (мощность, затемнение, цвет)?

5. Какие протоколы управления поддерживаются (DMX, RDM, Art-Net, sACN) и как осуществляется управление адресацией?

6. Каков рекомендуемый интервал технического обслуживания при использовании вне помещений (пыль, уплотнения, вентиляторы)?

7. Какие детали подлежат замене в полевых условиях и каков типичный срок поставки запасных частей?

8. Что происходит после потери питания или потери сети? Возвращается ли он в последнее состояние без ошибок?

Практический процесс оценки (бумажная проверка → стендовая проверка → испытание на буровой установке)

Это простой способ оценить уличные движущиеся фары, не притворяясь, что вы можете запустить полноценную лабораторию.

Шаг 1. Проверка документов (спецификации и документация)

• Проверьте рейтинг IP и сведения о разъеме.

• Подтвердите протоколы управления (DMX/RDM/Art-Net/sACN)

• Просмотрите фотометрические данные и условия испытаний.

• Подтвердите диапазон рабочих температур и поведение по снижению номинальных характеристик.

Шаг 2. Стендовая проверка (краткая функциональная проверка)

• Работайте на полной мощности в течение длительного периода времени в теплой среде (контролируемой и безопасной).

• Проверьте затемнение на нижнем конце и проверьте ступенчатость

• Проверьте камеру с типичной частотой кадров и выдержкой.

• Имитация потери и восстановления сети

Шаг 3: Тест на буровой установке (правда)

• Повесьте его там, где он будет жить (положение башни/фермы)

• Запустите свое шоу на час

• Наблюдайте за шумом вентилятора, стабильностью луча, дрейфом фокуса.

• Осмотрите разъемы после воздействия (даже если это просто утренняя роса)

Часто задаваемые вопросы

Действительно ли мне нужны движущиеся головы IP65 для мероприятий на открытом воздухе?

Если светильники будут подвергаться воздействию погодных условий, класс подвижной головки IP65 является общепринятым базовым уровнем, поскольку он указывает на пыленепроницаемый корпус и защиту от водяных струй. Более важным моментом является герметизация на уровне системы: разъемы, соединения и распределение питания также должны соответствовать окружающей среде.

Является ли IP67 «лучше» IP65 для освещения сцены на мероприятиях на открытом воздухе?

Не автоматически. IP67 — это степень погружения, а IP65 — для водяных струй. В зависимости от того, где и как используются светильники (дождь с ветром или скопление воды), один тест может быть более актуальным, чем другой.

Что важнее для дальних бросков: люмены или кандела?

Для узких и дальних лучей кандела и угол луча обычно предсказывают воспринимаемую мощность лучше, чем общее количество люменов.

Art-Net vs sACN: что выбрать?

Оба могут работать. Более важным решением является проектирование надежной сети и знание того, как устройства ведут себя в условиях перегрузки или потери пакетов. SACN стандартизирован как ANSI E1.31; Art-Net определяется опубликованной протокольной документацией. Выбирайте то, что легко интегрируется с вашими консолями, узлами и рабочим процессом.

Какая наиболее распространенная «скрытая» точка отказа на открытом воздухе?

Разъемы и кабельные соединения. Корпус светильника можно герметизировать, но незащищенное питание или сетевое соединение все равно выйдет из строя под воздействием погодных условий.
